ヘッドフォンAMP 三兄弟

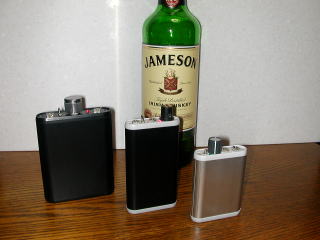

三種類のヘッドフォンAMPを作ってみました。どれもこれも個性派ぞろいです。

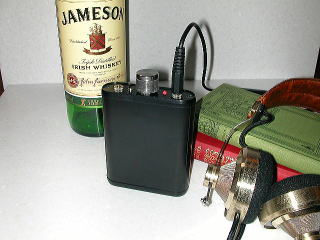

長男 スキットル型 OPAMP 仕様 006P 9V電池 二男 USB-DAC + リチウムイオン電池充電型 三男 リチウムイオン電池 USB充電
外部RCA入力とACアダプター対応 電池は不要、充電はうSBバスパワーから 一番小さいサイズです
特長
OPAMPをいろいろ変えて遊べる USB＋DAC内蔵でPCと直接I/F 最小サイズ
RCA端子があるので家でも使える 充電がUSBでできる USBで充電できる
8-16Ω負荷でもOK

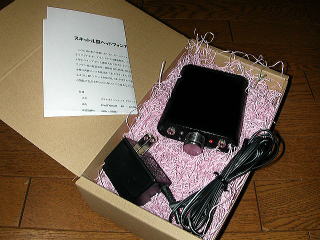

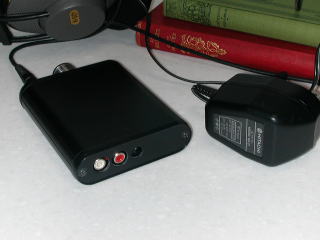

では長男から見て行きましょう ちょっと大きめですが愛きょうはあります

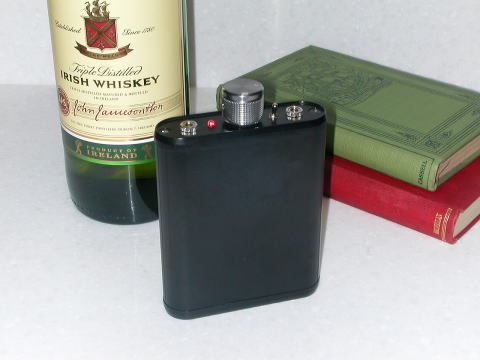

ウイスキーのスキットルをまねました RCA外部入力やACアダプターにも対応しています
つまみは渋い金属製

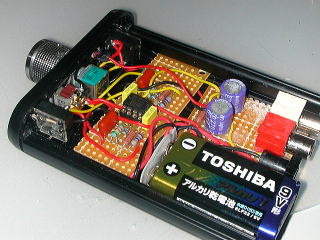

回路はいわゆる”Chu-Moi"型で2回路OPAMP1個です
OPAMPをいろいろ変えて遊べます
http://gilmore2.chem.northwestern.edu/projects/cmoy2_prj.htm を参考にして下さい

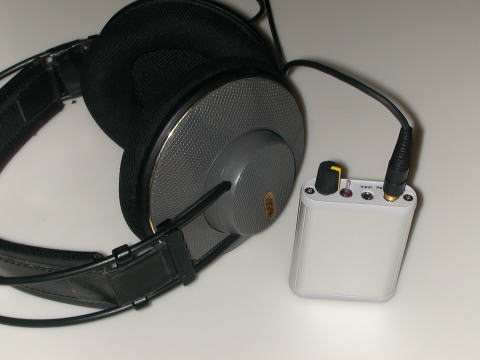

次は二男です こいつはかなり優秀です

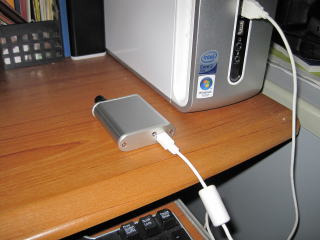

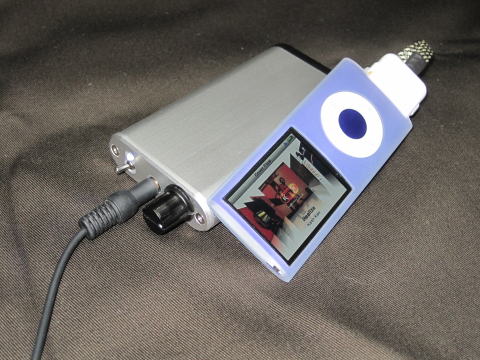

iPODと似たような大きさです USB端子が付いていてPCのサウンドも
直接聴けます。またUSBから充電もします
充電が完了すると裏の赤いLEDが消えます

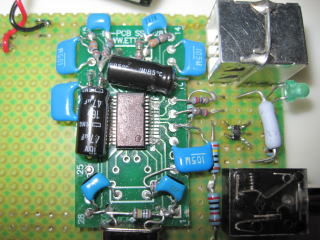

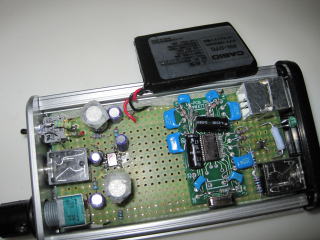

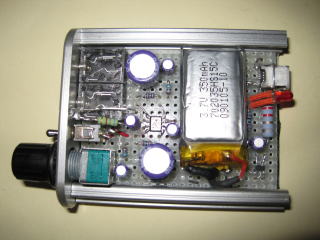

中身はかなりな集積度です 心臓部はUSBI/F LSIのPCM2704（TI)
リチウムイオン電池は携帯電話のものを使用

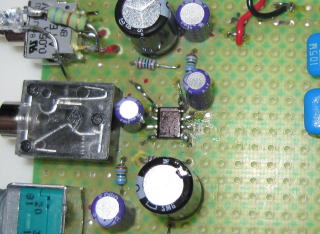

リチウムイオン電池の充電管理ICはこれ ヘッドフォンAMP部はTPA152（TI)

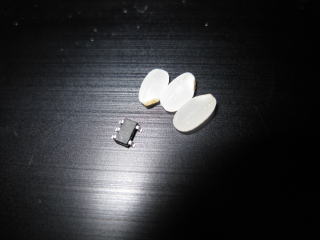

リニアテクノロジー社のLTC4045-4.2 これも小さいですがドライブ能力は8ΩでもOK！
米粒よりも小さいですがかなり優れものです
回路はクリックして拡大してください 結構むずかしいですよ！ チャレンジしてください

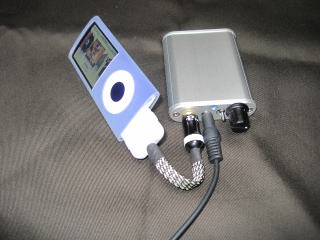

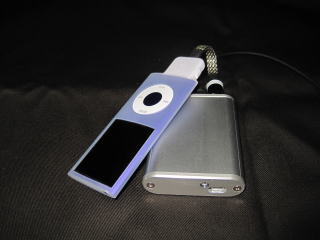

三男です これは二男からUSBを取りました、でも最小サイズ！で便利です
裏はミニUSBジャック、これで充電します 中身は結構簡単 LTC4045-4.2 とTPA152だけです
リチウムイオン電池は室内模型飛行機のものを流用
ただしショート保護回路が内蔵されていませんので
＋と-を誤って短絡しますと瞬間的に発火しますので注意！

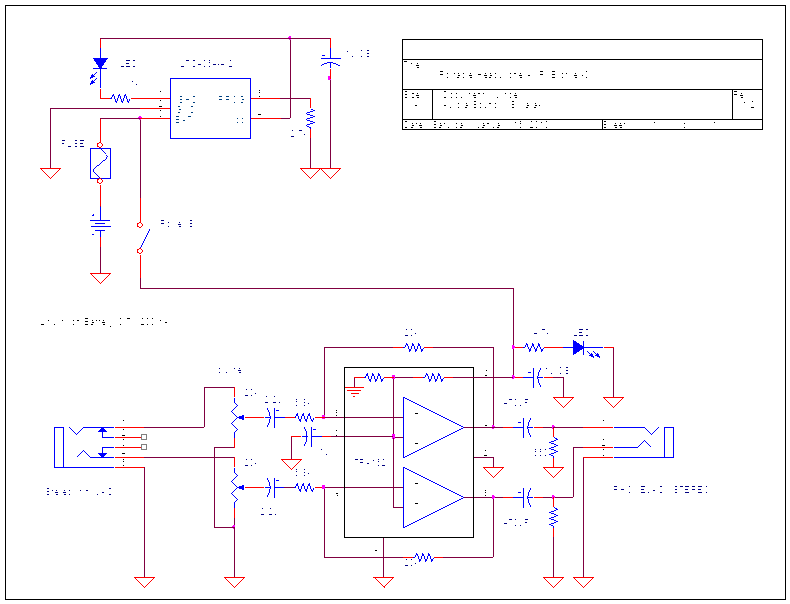

回路は二男からPCM28704を取っただけです。クリックすれば拡大します。
