ACコンセントボックス パーツキット (現在は販売していません）
実質的で実用的なオーディオ専用ACコンセントボックス、テーブルタップです
パーツと色にはちょっとこだわってみました
PSEには対応していませんので御使用にあたっては組み立てられる方の責任のもとにお願いいたします。

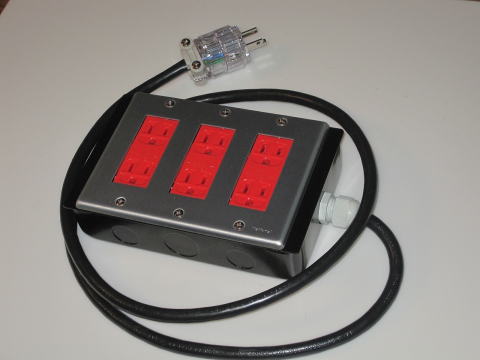

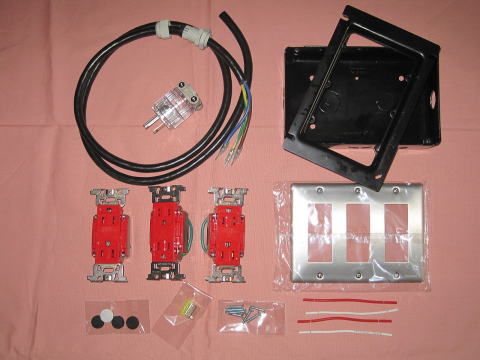

完成写真 パーツキットの中身
-パナソニック電工製 ホスピタルグレードの3Pコンセント6口と3Pプラグ (WN1318R, WF5018)
-ACケーブルは定評のあるベルデン19364 （1mが標準で50cm単位で延長オーダーできます）
-堅牢な金属製ボックスで外来ノイズをシャットアウト
-各パーツは組み立てやすいようにあらかじめ加工されています
-ドライバーとカッターだけで組み立て可能、半田付けは不要です
組み立て方
組み立てや御使用にあたってはお客様の責任の下でお使いいただくようよろしくお願い申し上げます。

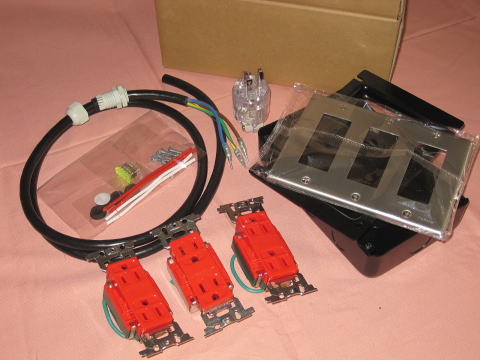

パーツが全部そろっていることをお確かめください （ネジは予備も含めて7本入っています）
組み立て手順

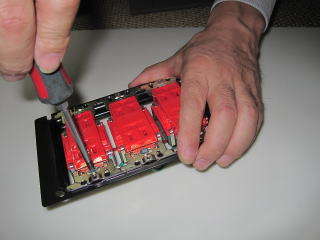

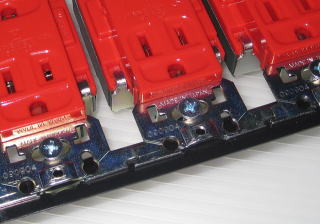

1.黒い枠にコンセントを3つ、ねじで取り付けます。
それぞれのコンセントのフレームがきれいに並んで、重ならないようにしてください

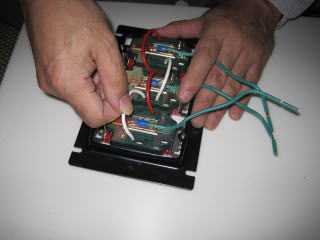

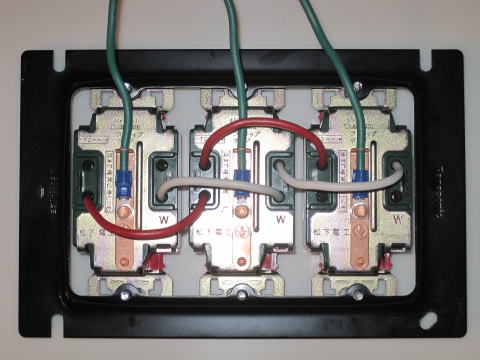

2.つぎに赤い線と白い線でそれぞれのコンセントに配線をします。
しっかりと根元までさし込んでください、ひっぱても抜けないことを確認してください。
もし間違えても、このように穴の横の細長い隙間にマイナスドライバーを差し込んで強く押しますと
簡単に抜くことができます。
赤は 100V
白は W 100V
緑のアース線はまだ配線しません

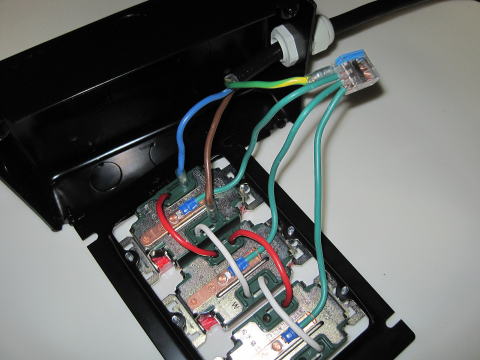

3.ＡＣケーブルをケースに差し込んで
ケーブルブッシュのナットを締めてください
ＡＣケーブルの青線(100V)と茶線(Ｗ 100V)
を配線します。

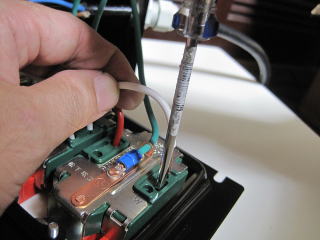

緑/黄線(アース)はコンセントのアース線(緑)
と結線モジュールを使って結線します。

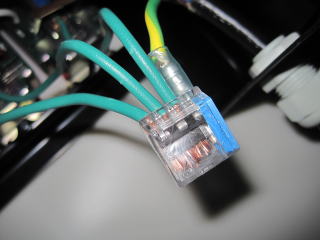

結線モジュールの様子です。3つのコンセントのアース線3本とＡＣケーブルの
アース線を結線します。しっかりと根元までさし込んでください。

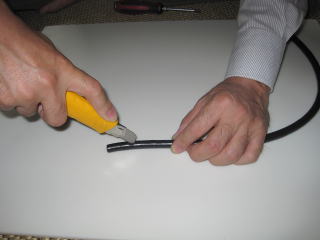

4.ＡＣケーブルの反対側を加工します。カッターナイフを使ってビニル皮膜をむいてください。

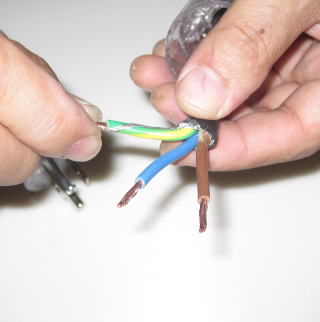

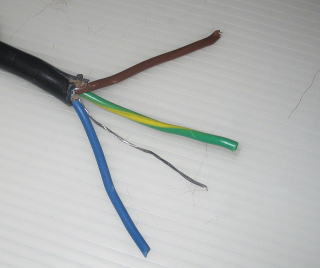

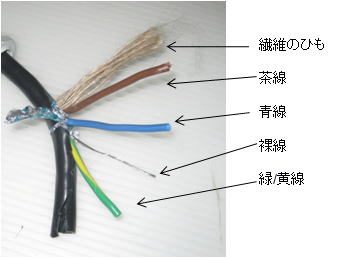

なかからこのような線が出てきます ビニル皮膜、アルミ箔、繊維のひもはきれいに切ってください
青線、茶線、緑/黄線と裸線の4本だけにします。

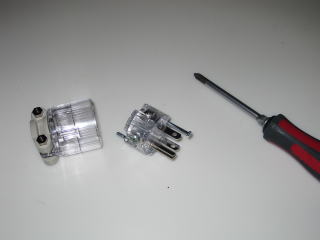

そして緑/黄線と裸線を一緒にねじります プラグを分解します

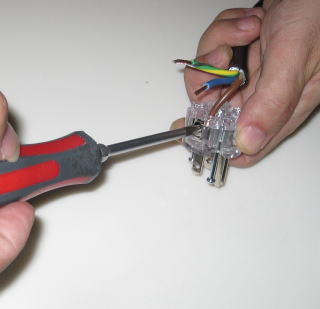

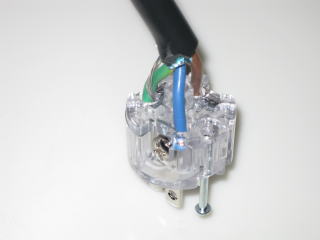

5.それぞれの線をプラグの穴にいれてねじを締めます。茶線はＷ 100Ｖ、青線は100Ｖ、緑/黄＋裸線はアース
表面板を取り付けて、ゴム足を裏面に貼ってください、完成です！
