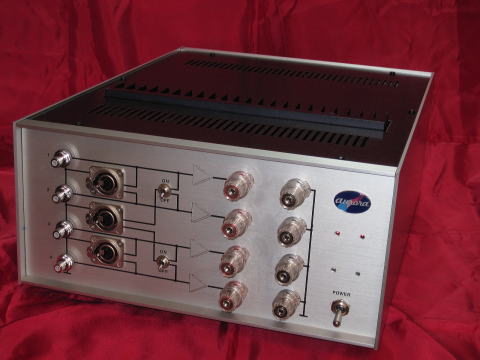

世界最強!! ＬＭ３８８６ x16 クワッドパラレルBTL 完成 (HEAVEN)
神奈川県のＯ様の御依頼で製作しました。 HEAVENと命名
ＬＭ3886はインターネットでは日本、中国、アメリカ、台湾、イタリア、など各国のオーディオマニアの製作例がいろいろ紹介されています。
しかし！ この4パラＢＴＬは私の知る限りおそらく世界最強でしょう。
Ｒ/Ｌそれぞれにシャーシを分け、ＬＭ3886を片ＣＨに8個使い、トランスはトロイダル型の500ＶＡを2個。
ステレオではＬＭ3886 16個に2,000ＶＡのトランスです。
しかも、LM3886アンプでは世界初のＤＣサーボ機構を取り入れ、ＤＣオフセットは2.5ｍＶです。温度ドリフトはほとんどありません。
今まで、フィードバック抵抗に付いていたＤＣのゲインを1にするバイポーラ電解コンデンサが無くなり、信号経路にはコンデンサはあり
ません。 （一部、位相補償用Ｃを除く） 軽く最大出力240Ｗ＠8Ωをクリアしその時のＴＨＤ＋Ｎは0.05％でした。
Ｏ様のコメント
今までいろいろなアンプを経験してきましたがなかなか納得のいくものはありませんでした。今回はとにかく悔いの残らないようにとオーロラサウンド
さんに相談しこのデザインに到達しました。 物量にも妥協はしませんでした。 自分も半田こてを持って製作に参画し約3カ月をかけて完成させました。
鬼太鼓座の大太鼓でマッキントッシュのスピーカーＸＲＴ-20が初めて咆哮し、またバイオリンの華麗なビブラートには身震いするほどです。
マリンバのたたく木の感触、ウッドベースの分厚い表面板の振動などがありありと聴こえます。こんなダイナミックでかつ繊細な音は今まで出ませんでした。
これを設計、製作していただき大正解です。またＡＭＰを作る過程をオーロラサウンドさんと一緒に共有できたことはとても充実した時間でした。これからは
マッキンだけでなくマルチＣＨシステムにも使っていきさらなるオーディオライフを楽しみたいと思います。

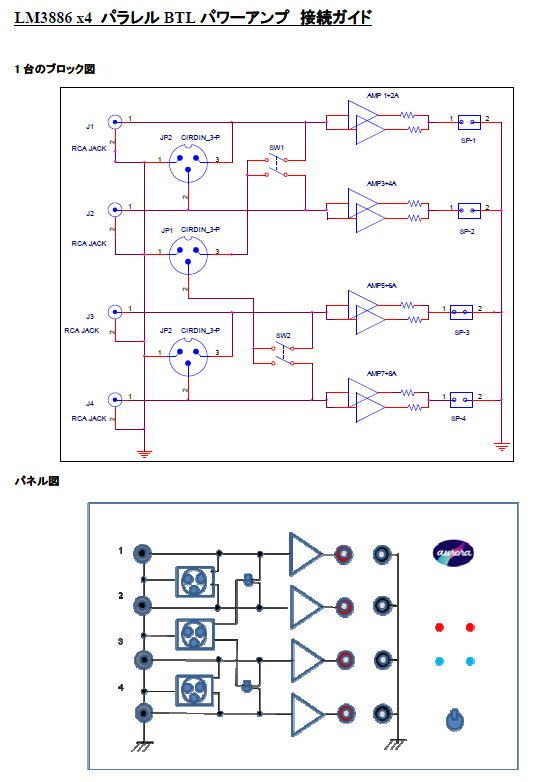

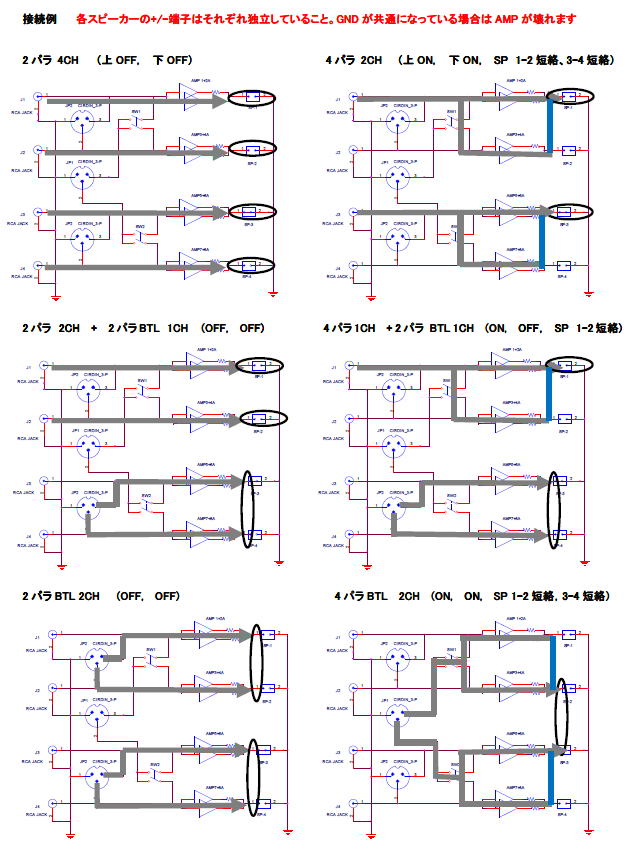

アンプブロック図 2ＣＨ，4ＣＨ，8ＣＨといろいろな使い方ができます
片チャンネルの出力組み合わせです
左図 60Ｗ＠8Ωｘ4ＣＨ
右図 120Ｗ＠4Ωｘ2ＣＨ
左図 60Ｗ＠8Ωｘ2 ＋ 120Ｗ＠＠8Ω
右図 120Ｗ＠4Ω ＋ 60Ｗ＠8Ωｘ2
左図 120Ｗ＠8Ω ｘ2
右図 240Ｗ＠8Ω ｘ1
------------------------------------------------------------------------------------------------------
製作過程紹介
オーロラサウンドのオリジナルプリント基板を使いました。
2ｍｍ厚でしっかりしており、銅箔も普通の倍の70ミクロンあります。信号ＧＮＤと電源ＧＮＤを分離し、また
回路パターンも熟考されたものです。抵抗は0.1％誤差で選別し、ＬＭ3886も特性の揃ったものを選んであります。
今回のポイントはＤＣサーボです。これはＤＣオフセットをゼロにする機構で、このおかげで信号回路からコンデ
ンサーが無くなりました。 同時に周波数特性は超低域までフラットでかつ位相の回りも可聴帯域内ではありません。

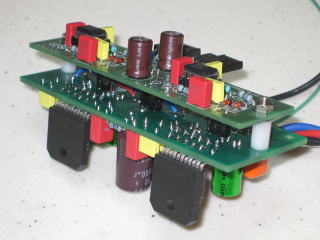

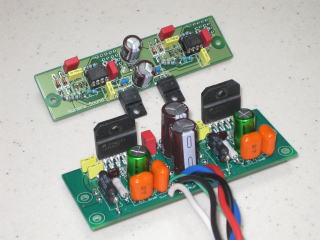

2ＣＨアンプとＤＣサーボ このように合体します

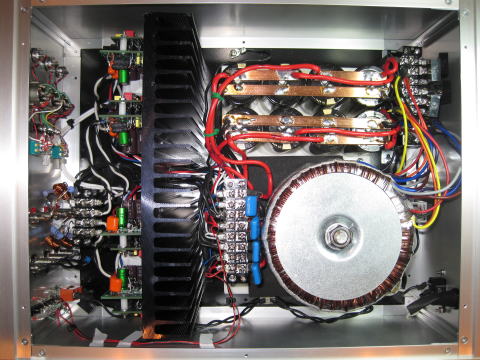

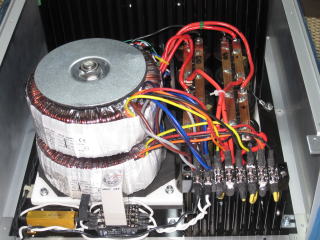

トロイダルトランスは2段重ね 500ＶＡｘ2

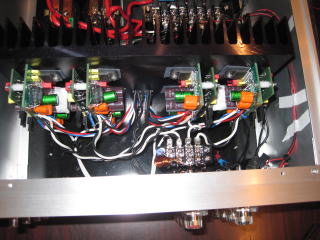

ＡＭＰ基板は片ＣＨ4セット

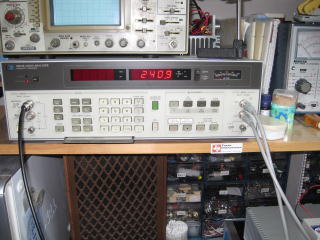

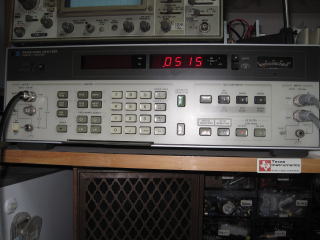

最大出力 240Ｗ＠8Ω その時のＴＨＤ+N 0.05％

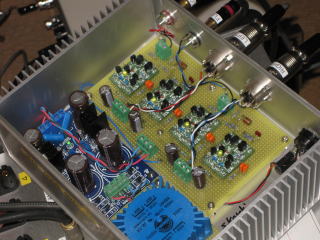

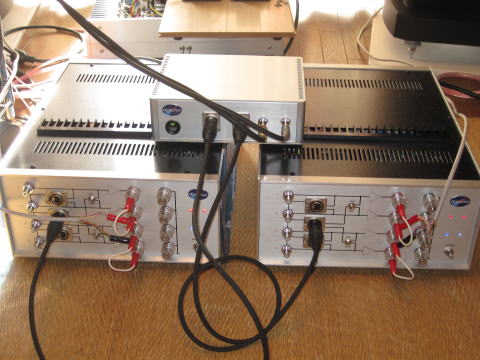

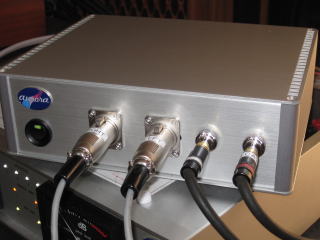

このＡＭＰのＢＴＬでの真価を発揮させるにはこのＢＴＬアダプターが必要です。
オーロラサウンド オリジナルのＡＭＰモジュールを4個使用 オールディスクリート構成

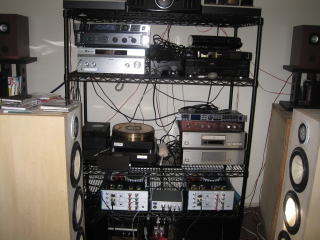

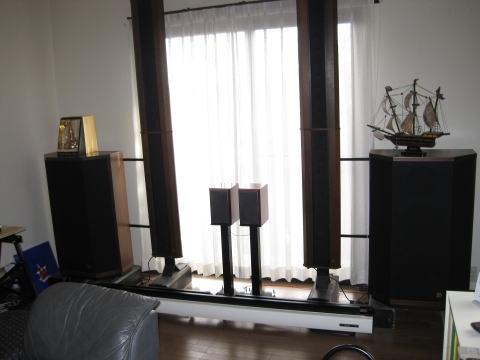

Ｏ様のシステム マッキントッシュＸＲＴ-20

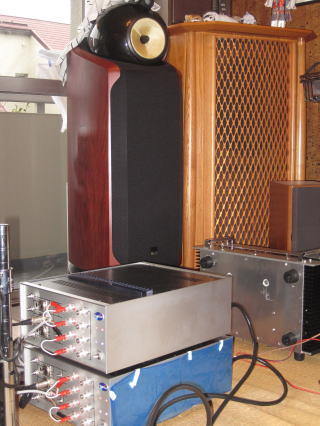

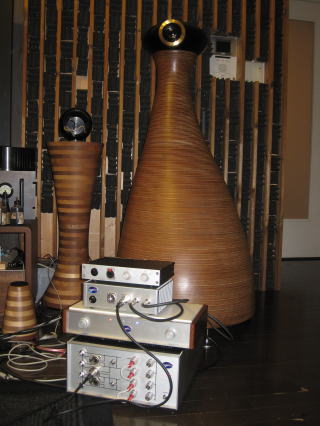

Ｂ＆Ｗ 802Ｄも楽々ドライブ EVANUI SIGNETURE (ViVラボラトリ社）も御機嫌に歌います
