励磁電源（れいじでんげん） 2機種

むかし戦前にはフィールドスピーカというものがありました。
スピーカの永久磁石が作れなくてその代りに電磁石にしたものです。電気蓄音器やハモンドオルガンに使われていたそうです。

今でもビンテージマニアの間では大切に扱われていて、現代のスピーカにない魅力を持っています。

神奈川県のA様にその魅力を語っていただきました。

 ジェンセンのＡ12は暫定で８０リットルの後面開放箱を使用しています。　フルレンジですが音は大変魅力的で、特に低音部コントラバスの独奏をきくと快感です。 コントラバス協奏曲をネットで３枚購入しました。　いずれもとても楽しめました。最大の特徴は音の振動が盛大にあります。　こんなに空気の振動〔楽器を連想する）がくることは他のスピ−カ−にはありません。意外にもバイオリンコンチェルトも充分です。これ1本では高音は少し足りないようですがバイオリンのヒラリ−ハ−ンのような最近の録音でも楽しめます。今後はツイータを1インチのドライバ−で追加してみようと考えています。　電源ありがとうございました。



このスピーカには電磁石用の電源が必要です。それを作ってほしいという依頼が　あり挑戦しました。

フィールドスピーカの電源は種類によって50Ｖから100ＶのＤＣが必要で、電流も60ｍＡから220ｍＡと幅が広いです。
それを全部1台の電源装置でステレオでカバーできるというのが依頼でしたが試行錯誤を重ねた末それは無理であるということが
わかり2台に分けました。

各種スピーカの電源スペックです。

                                              ------ Single------- 　　　    -----Stereo--------

Speaker          　　  Coil  　　     Voltage   Current  　 Wattage      Current   Wattage

---------------- ---------  --------   ---------  --------   -----------  --------

RFT   　　　　　　 　1200Ω     　　　 84V       　71mA   　   5.9W           142mA     11.8W　　　ドイツ20cm系　　　　

ザクセンブルグ　　1400Ω　　　　    90V 　  　　　67mA　  　     6W           134mA      12W　　　ドイツ20cm系

グラーツ　　　　      950Ω      　　　76V       　 80mA         6W           160mA      12W　　　　ドイツ20cm系　　
ジェンセンA12　　　250Ω 　　　     55V  　    　220mA       12W           440mA      24W　　　アメリカ30cm


　　　　　　

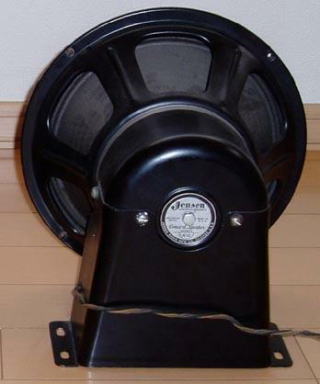

　　ジェンセン　A12　30cmフルレンジ　　　　　　　　　　これはテレフンケン20cm ベークライトの蝶ダンパーが見えます

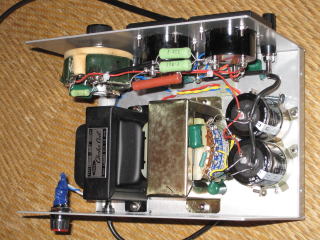

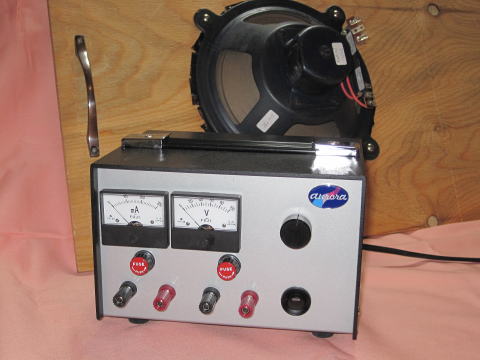

その壱　75Ｖ-95Ｖ　可変　最大200ｍＡ　（ドイツの20cmスピーカ専用、福音電気、ＯＮKYOなども可）

　　　







　　

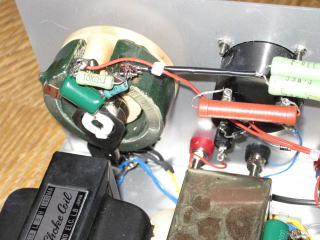

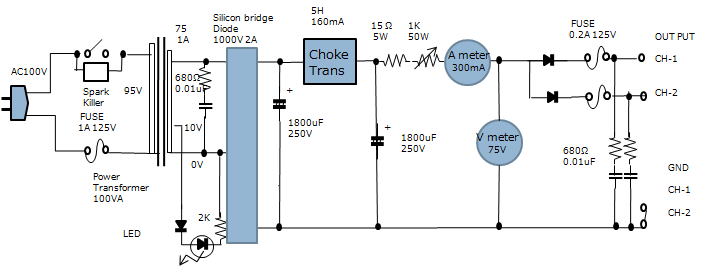

　　シリコンダイオードによる整流ののちチョークトランスで平滑し、それを50Ｗ　1ＫΩの可変抵抗
　で電圧を調整します。　最初はＬＭ317で電圧を可変することを試みましたが、数々の実験の結果
　これは壊れやすいことがわかりました。
　
　フィールドコイルからの逆起電力、接続ケーブルのインダクタンスによるサージ、ＬＭ317のＩＮ−ＯＵＴ
　の電圧差の絶対最定格のマージンが少ない、出力をショートしたときの保護、それをＯＰＥＮに戻した
　瞬間のサージ、電源ＯＮ時の問題、過電流時の温度とＩＮ−OUTマージンなどかぞえればいくらでも壊
　れる要因がありました。耐久実験では約20個のＬＭ317をこわしました。電流容量の大きいＬＭ338，
　ＬＭ350も試しましたがＬＭ317が最も丈夫で安定動作でしたがそれでも最後は諦めました。

　可変抵抗器は電力を消費しますがこれが最も安全確実で故障の少ない方法であるという結論に至り
　ました。　20ｃm系はステレオでもmax160ｍAですのでそれほど熱くなりません
　

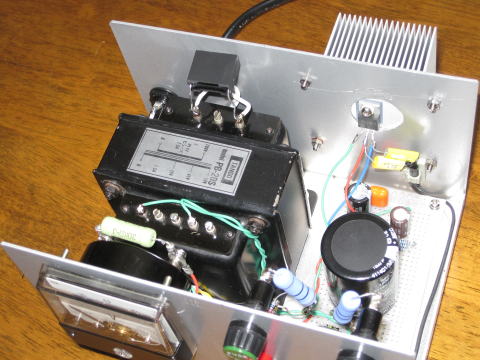

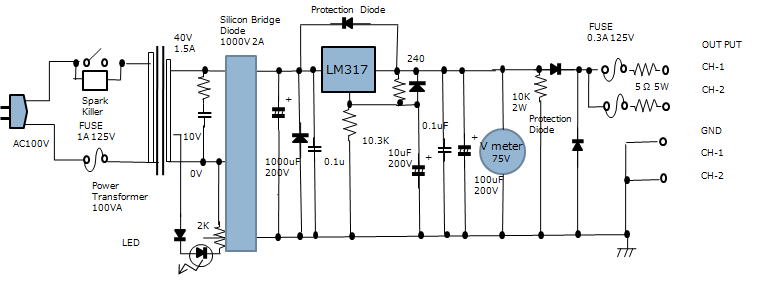

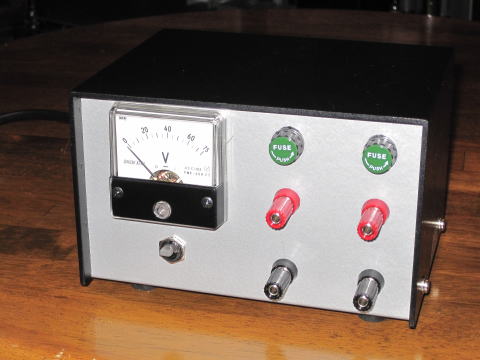

その弐　　55V固定　最大600ｍA　（ ジェンセン　A12専用）




　ジェンセンのA12は30cmあって　55V　220ｍA必要です、ステレオでは500ｍAになります。
　上記のドイツ20cmにくらべて倍以上の容量が必要になり、これをチョークコイルでつくるとかなり

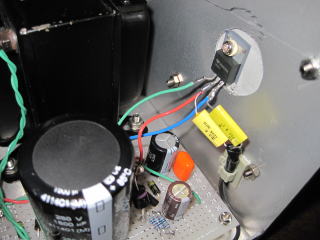

　大型になりますしコストもかかりますのでLM317による平滑回路を採用しました。
　リップルが多いとそのままハムとなって聞こえてきます。平滑回路は必ず必要です。
　
　電圧は固定ですので可変型にくらべて壊れる可能性はぐっと低くなります。しかしサージには弱い
　ので各所に保護回路を入れました。逆起電力には強くケーブルをターミナルのところでつけたりはな
　したりして火花を飛ばしても壊れません。しかしショートには弱いようですのショートさせないように注意
　が必要です。過電流j保護のためにヒューズを設けました、高速型のヒューズを入れましたが一瞬の出
　来事には効き目がないようです。LM317には出力保護回路が入っていますが定常的な過電流には効
　きますますが過渡的な出来事には弱いようです。
　








この2台は相模原のA様のところに嫁いでいきました
