ヘッドフォンアンプ（プリアンプ機能付き）イタリアーノケース Rev.2.0
回路を全面的に改定しました。
出力バッファーにバーブラウンのBU634を2個パラレルにし、最大500ｍAまでドライブ可能にしました。これによりパワーは
アップ、どんな楽曲でもへなることはなくぐんぐんいきます。
ショルティ指揮のチャイコフスキー"1812年”のオーケストラの大太鼓や大砲
の連打でも全く息つく暇もありません。 また女性3人組のカントリーバンドのディキシーチックスでは歌う前の呼吸やつややかな
ボーカルがテキサス女の色気を感じさせます。
BUF634はプッシュプルのエッミタフォロワーだけが入ったＩＣです。形はパワートランジスタのようですが5ＰＩＮあります。WIDE BAND
モードにしますと電気は食いますがスルーレート2000V/usec、180MHｚのバンド幅でかなり強力なバッファドライバーができます。
今回はこれを片チャンネルに2個パラレルで使いました。
ポータブルヘッドフォンAMPでもこのBUF634を使った製品がありますが電池駆動ではどうしてもプラスマイナス15Vできなかったり
また電流も不足がちでBUF634の真価を発揮できません。

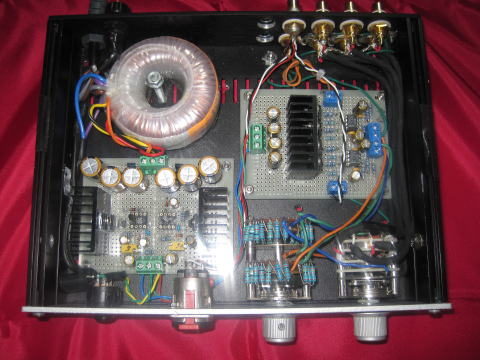

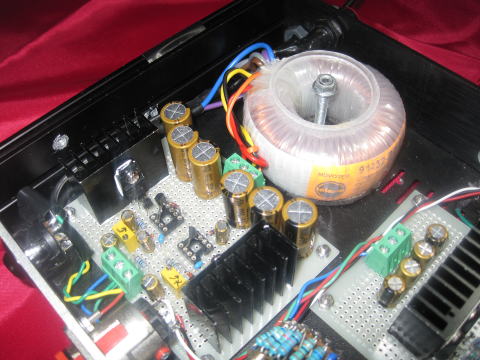

この電源はプリアンプではかなり大型のトロイダルトランスを使い、トランジスタとＦＥＴで安定化しました。

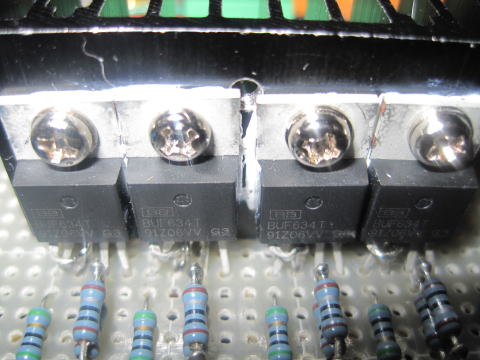

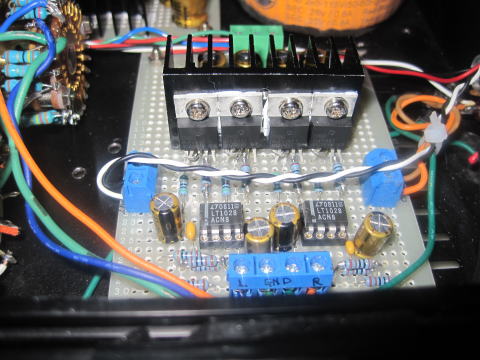

ＢＵＦ634は相当熱くなりますのでヒートシンクにＲＬ合計4個取り付けてあります、これでもまだ小さいので次回はもっと大きなヒートシンクにした
いところです。0.47Ωは1Ωをパラレルにして誤差を少なくし、ワット数も稼いでいます。

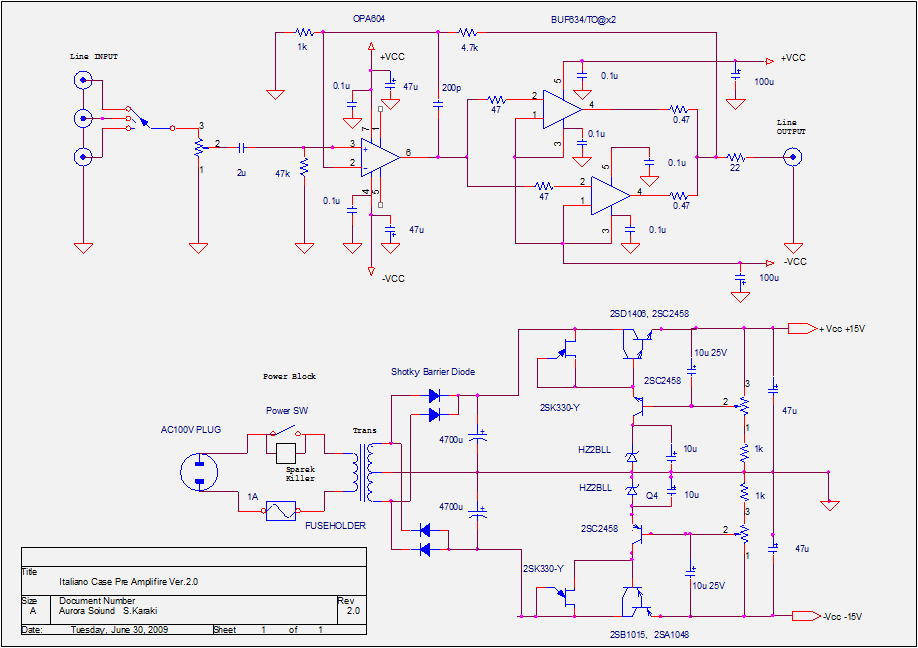

全回路図
回路図にある入力のカップリングコンデンサの2uFは実機では省略してあります。
以上
-----------------------------------------------------------------------------------------------------------------------
ＯＬＤバージョン

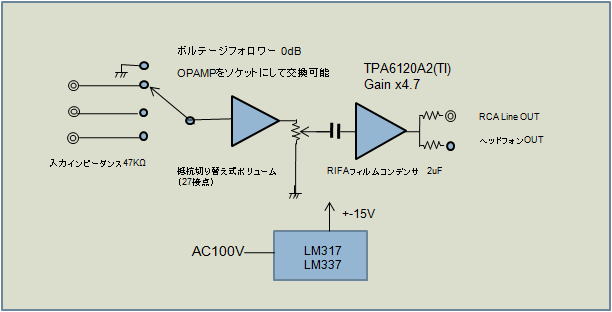

特徴
1. 16Ωから300Ωまでのヘッドフォンインピーダンスに対応

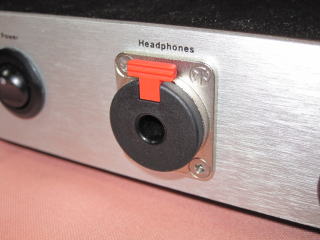

2. ノイトリック社製ジャック
3. 3入力切り替えセレクタ（ＨＯＴ/GND両切り型）

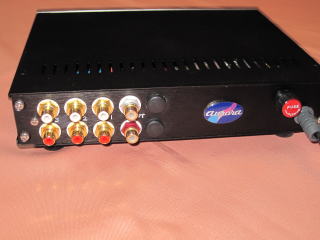

4. ＬＩＮＥ ＯＵＴ端子装備でパワーＡＭＰへ出力可能

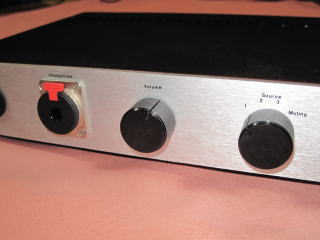

5. 27接点抵抗切り替え型アッテネータ

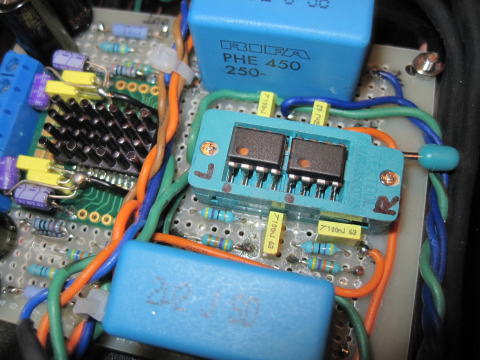

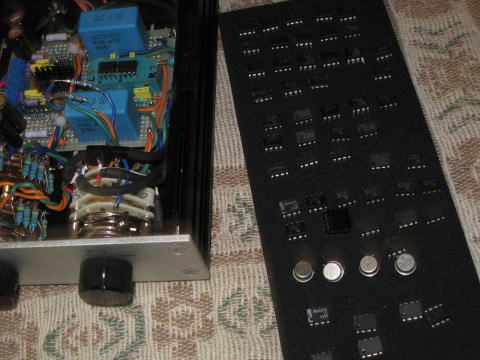

6. 入力部はＯＰＡＭＰを交換できるようにゼロプレッシャーソケット

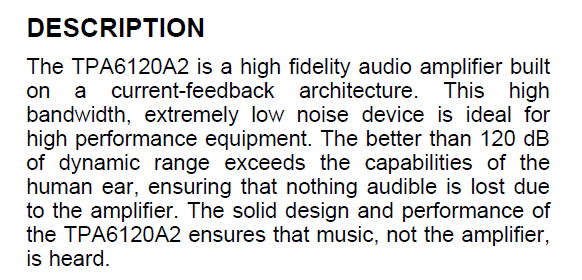

7. 出力はＴＩ社のハイエンドヘッドフォン専用ＩＣのＴＰＡ6120Ａ2
8. トロイダルトランス、ＬＭ317，LM337による強力電源
最大出力 250ｍW ｘ2 ＠56Ωヘッドフォン
周波数特性 5-50ＫHz
歪み率（ＴＨＤ） 0.03％ @1Khz 1Vrms input
ゲイン 4.4倍
ラインアウト 最大8Vrms 出力インピーダンス50オーム

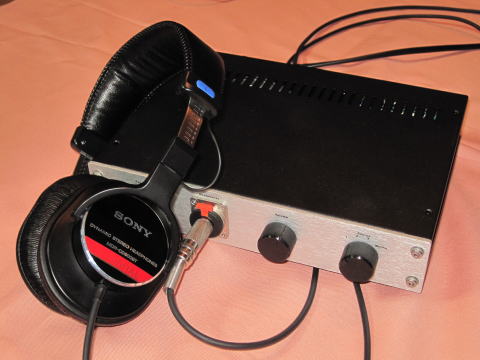

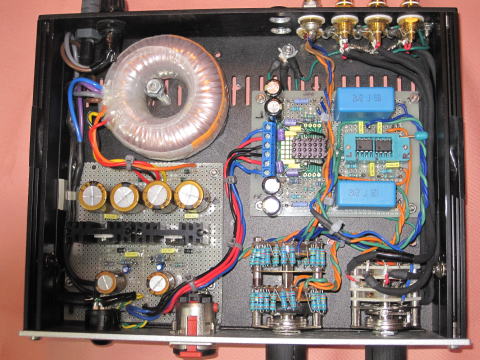

ヘッドフォンモニターアンプを作りました。
3入力のセレクタＳＷとラインアウトもそなえていますのでプリアンプとしても使えます。ノイトリックジャック

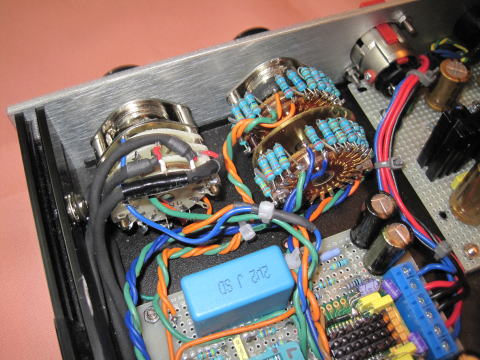

抵抗切り替え式アッテネーター、トロイダルトランスなどオーディオとしての重要な部分にはコストを惜しみませんでした。

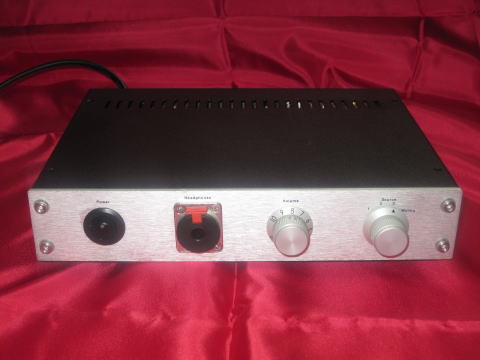

スタジオでも使えるようにコンパクトなサイズです、イタリアから輸入したケースを使っています。

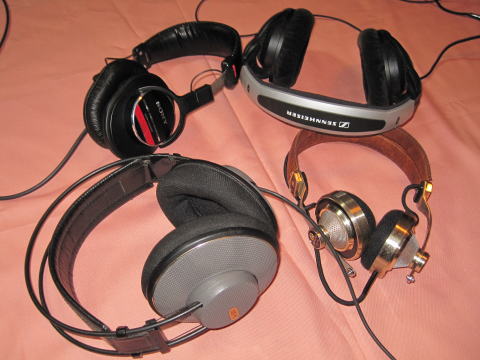

ヘッドフォンもいろいろ試してみました、それぞれの特徴がよく聴き分けられました。
