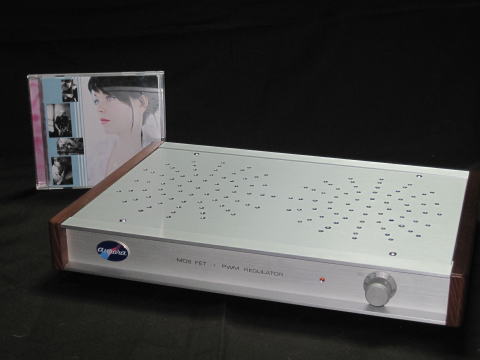

薄型MOSEFTパワーAMP SW電源採用

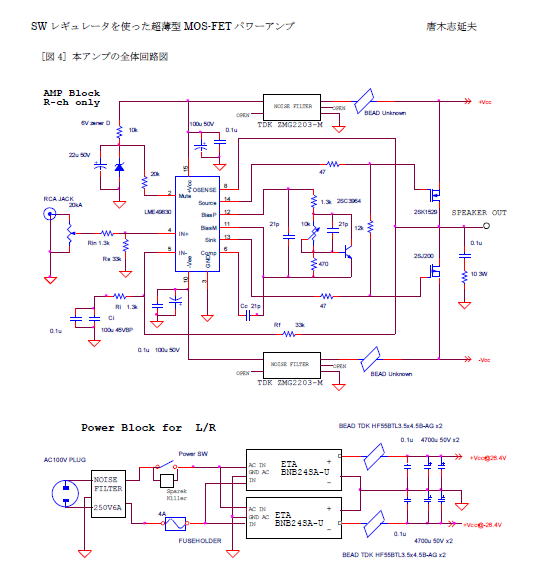

LME49830+MOSFET ClassAB
SWレギュレータ電源
出力 32Wx2 ＠8Ω
周波数特性 10-200ｋHz -1.5ｄB
THD+N 0.012％
GAIN 27倍
大きさ H44 x W320 x D230mm

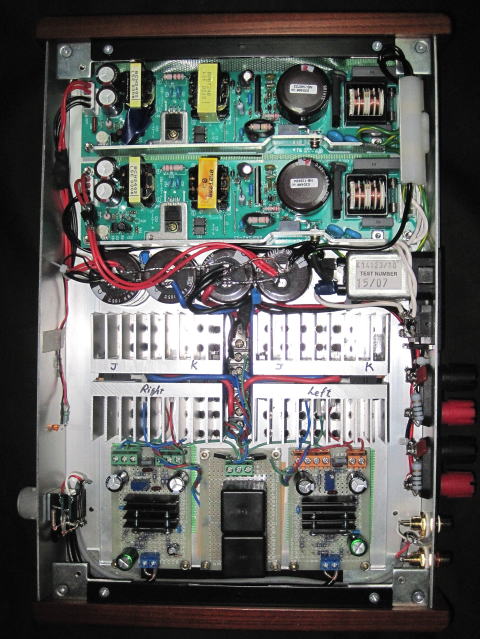

内部写真 要所要所にラインFILTERやビーズを配しノイズを最小にしています

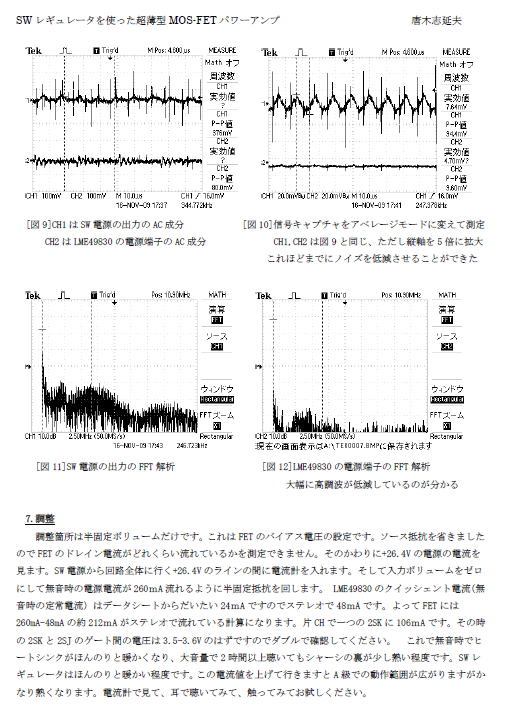

SWレギュレータはノイズの少ないイーター電気製を採用
最大出力時でも電圧の低下やリップルの増加がありません

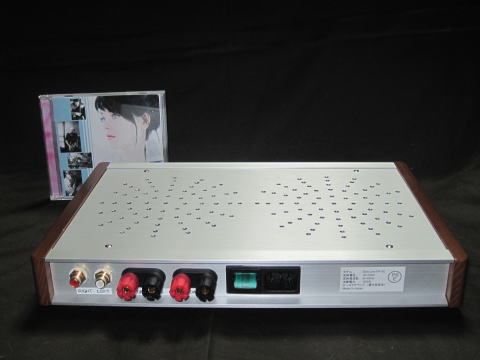

またスピーカ出力端子を短絡した時には電流制限保護回路が働きFETの破壊を防ぎます

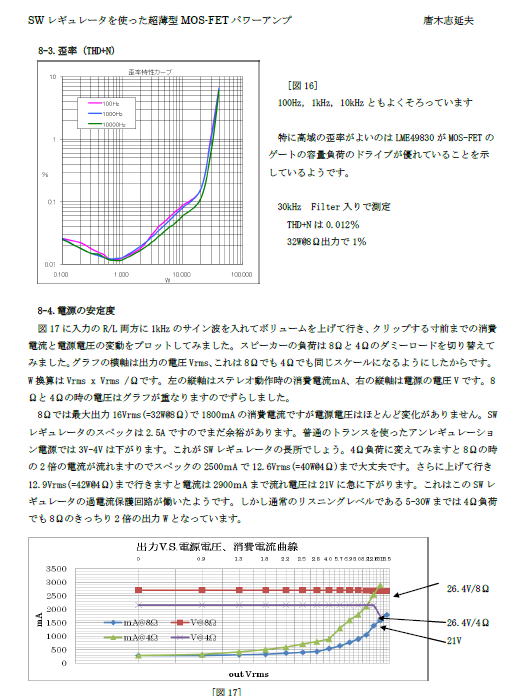

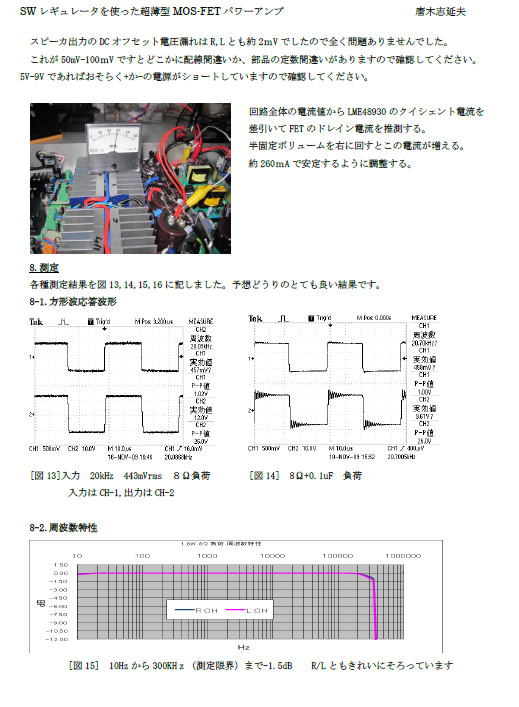

周波数特性、THD+N,SNR などオーディオ特性は素晴らしいものができました。

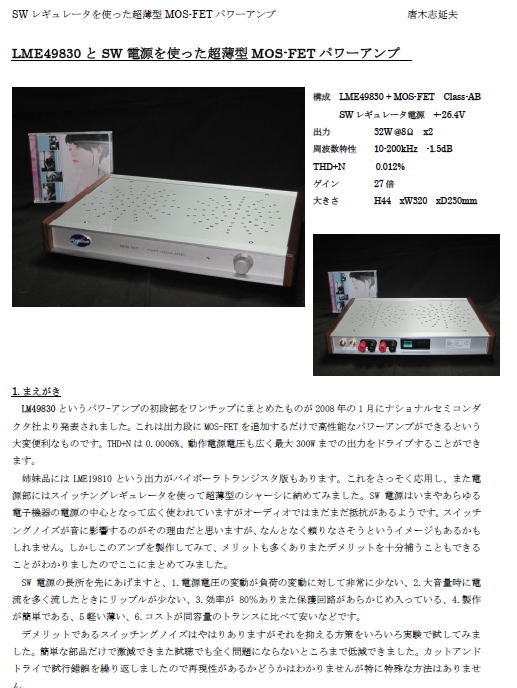

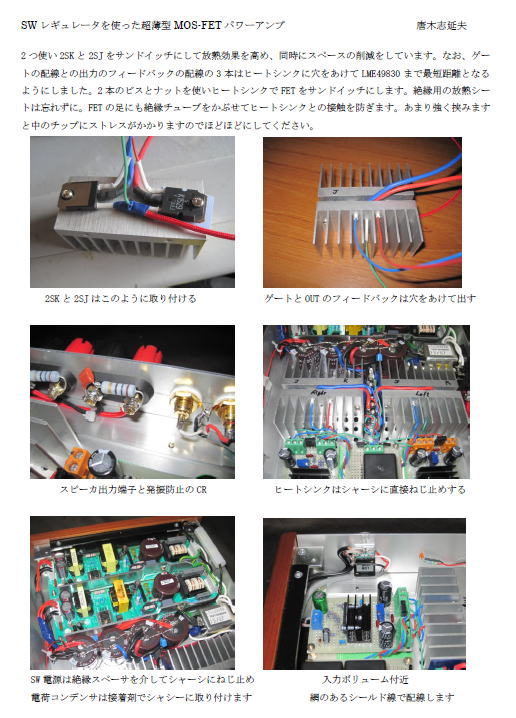

詳しい製作レポート全14ページはここからダウンロードできます。 MOSFETAMP,pdf
